Ремонт форматтера принтера HP LaserJet P2015 Печать
Добавил(а) microsin

Недавно мне удалось починить принтер HP LaserJet P2015n. Кто-то безжалостно выставил его на мусорку, но я не смог пройти мимо брошенной техники, и забрал бедолагу домой.

HP LaserJet P2015n

Некоторое время принтер стоял у меня на кухне, никак не доходили руки починить. Потом включил, он сразу запустился, поработал некоторое время и повис. Не откликается на все кнопки, не печатается тестовая страница, связь через USB не работает.

После поиска в интернете оказалось, что это распространенная проблема - обычно с такими же симптомами отказывает плата форматтера. Она находится на левой боковой стороне принтера, если смотреть на него спереди. Для доступа к плате форматтера нужно снять левую пластмассовую боковинку, для этого со стороны задней стенки нужно слегка поддеть отверткой защелки в нужных местах, см. фото.

HP LaserJet P2015 left cover open HP LaserJet P2015 left cover latches

Проблема связана с некачественной пайкой главного микропроцессора - это самая большая микросхема, установленная на плате. Из-за температурных деформаций образовались непропаи, после чего контроллер отказывается работать. Ниже на фото показан внешний вид платы форматтера.

HP LaserJet P2015n formatter board Q7805 60002

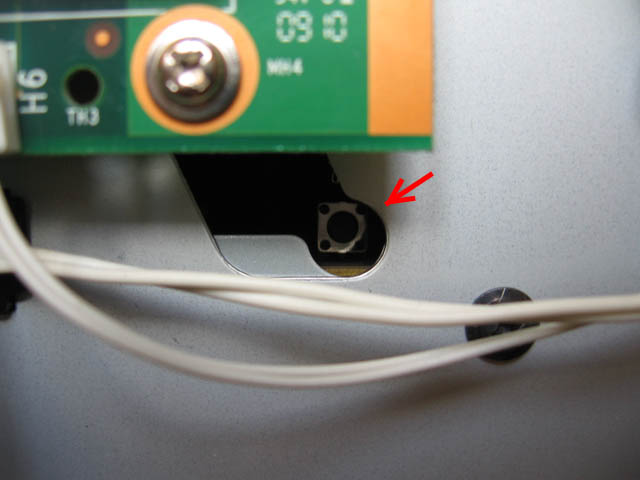

Выполнить диагностику и выяснить причину неисправности довольно просто. Положите в лоток листок бумаги. Потом нажмите палочкой на потайную кнопку, которая находится ниже платы форматтера, справа.

HP LaserJet P2015 engine test switch

Нажатие на эту кнопку даже в случае наглухо зависшего принтера должно напечать простейший тест - матроску из горизонтальных тонких линий. Если тест напечатался, то однозначно проблема именно в плате форматтера, и скорее всего виноват непропай чипа.

Примечание: процедура разборки принтера, тестирование и различные операции по ремонту описаны в сервисном руководстве, которое можно скачать по ссылке [1].

Починить принтер в такой ситуации можно двумя способами - либо заменить плату форматтера целиком, либо попытаться пропаять чип на станке для реболлинга.

Поменять плату на другую большой проблемы не составляет. Её можно купить новую, однако цены кусаются - от 6.5 до 10 тысяч рублей (см. врезку ниже). Возможно легче купить б/у принтер на avito.ru, цены колеблются от 1.5 до 5 тысяч рублей.

Плата форматирования (сетевая) HP LJ P2015N: Q7805-60002, Q7805-60003, Q7805-69003, Q7805-67903.

Плата форматирования (не сетевая) HP LJ P2015: Q7804-60001, Q7804-60002, Q7804-69003

Другой вариант ремонта - пропайка микропроцессора с целью восстановления соединений, решил выбрать именно этот вариант. В домашних условиях это сделать трудно даже с наличием фена и печки для нижнего подогрева. У меня все это было, но все-таки не стал рисковать - без специального оборудования очень трудно убедиться в том, что разогрел чип до нужной температуры, и если припой действительно расплавился, можно случайно сдвинуть чип и тогда уже точно плату придется выбросить. Поэтому я пошел на радиорынок, и стал искать мастерские, которые ремонтируют ноутбуки и другую бытовую технику.

Для ремонта платы на рынке совсем не нужно везти туда принтер целиком. Нужно взять с собой только плату форматтера. Она легко снимается, для этого нужно отвернуть крестовой отверткой 4 винта. Осторожно отсоедините коннекторы от платы. Будьте особенно аккуратны с плоскими печатными кабелями - их нельзя интенсивно изгибать.

На рынке точек ремонта оказалось много, но далеко не у всех оказалась печка для реболлинга. Некоторые хотели быстренько пропаять феном за 100 рублей мою плату. Не попадайтесь на такие предложения. Нужно искать станцию для полноценного реболлинга, с инфракрасным верхним нагревателем, с подогревом снизу, с щупами на плату для точного контроля температуры - иначе качественно плату не отремонтируете, и успех от всей операции будет случайный. Примерно вот так выглядит недорогая станция для инфракрасного реболлинга:

IR6000 reballing station

Только в двух мастерских на рынке оказалось нужное оборудование. В одном из мест мне заломили с потолка цену в 1700 рублей, я сразу оттуда ушел. Но в другом месте попался более адекватный мастер, он предложил прогреть плату за 1000 рублей. Я с ним спокойно поторговался и снизил цену до 500 рублей. Это вполне адекватная цена, потому что работа совсем несложная - нужно всего лишь положить платку на полку подогрева, полить вокруг чипа жидким флюсом, направить инфракрасный излучатель на чип, запустить программу Pb-Free термопрофиля пайки, и через 20..25 минут процесс пайки автоматически завершится.

Если Вам лень искать мастера на рынке, то можете найти в Интернете специализированные мастерские, которые предлагают такого рода ремонт [4] и даже замену платы.

[Ссылки]

1160507HP2015n.zip - сервис-мануал для принтера HP LaserJet P2015n, руководство пользователя, драйвер, фотографии.
2. HP LaserJet P2015 - постоянно горит индикатор замятия site:servicemode.ru.
3. Принтер HP LJ P2015 иногда подвисает site:superzapravka.ru.
4. Плата форматера 2015 - ремонт site:copyopt.ru.



Комментарии


+6 #3 Павел 11.06.2019 10:59
Нихрена 500 рублей не адекватная цена. люди просили 1500 за наличие оборудования, за которое они отдали кровные деньги и не малые, чтобы подобные работы проходили проще и без рисков. Автор не ценит чужой труд и это печалька =(

microsin: это рынок, тут люди договариваются. Никто никому ничего не должен, и никто никого не заставляет что-то там ценить или не ценить. Все тупо и просто - работа/товар и цена за него должна соответствовать ожиданием продавца и покупателя.
Цитировать


0 #2 Алексей 05.07.2017 18:41
Прогрел феном около 40 сек при температуре 450 градусов. Поставил, принтер заработал. Спасибо автору за статью, очень помогла. До этого принтер сильно глючило.
Цитировать


0 #1 Рим 17.11.2016 22:03
Помогите с ремонтом. Плата форматера не работает, после сервиса мне посоветовали выбросить принтер. Что можно сделать?

microsin: в сервисе посоветовали выбросить принтер, потому что новая плата форматера стоит дороже БУ принтера, который можно купить на Avito. Что делать - решать Вам. Можно либо прогреть плату, как сделал я, либо купить дешево БУ принтер, который продают на запчасти, и взять оттуда плату форматера.
