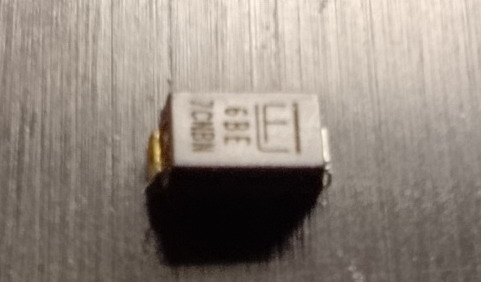

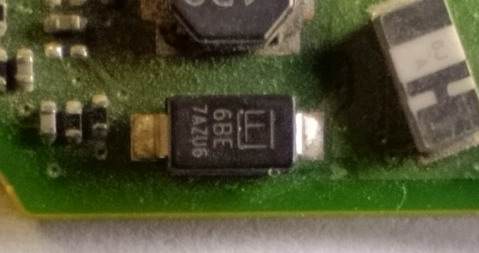

Этот компонент — TVS-диод (супрессор напряжения) с маркировкой 6BE. Он имеет код детали SMA6J12A или SMA6F12A.
Тип компонента: suppressor, диод подавления переходных напряжений (TVS diode).
Назначение: защита чувствительного электронного оборудования от скачков напряжения и электростатических разрядов, вызванных, например, молнией или индуктивными нагрузками.
Корпус: SMA (DO-214AC) или DO-221AC.
Напряжение отсечки (Stand-off voltage): 12 В.
Пиковая импульсная мощность: 600 Вт при форме волны 10/1000 мкс.

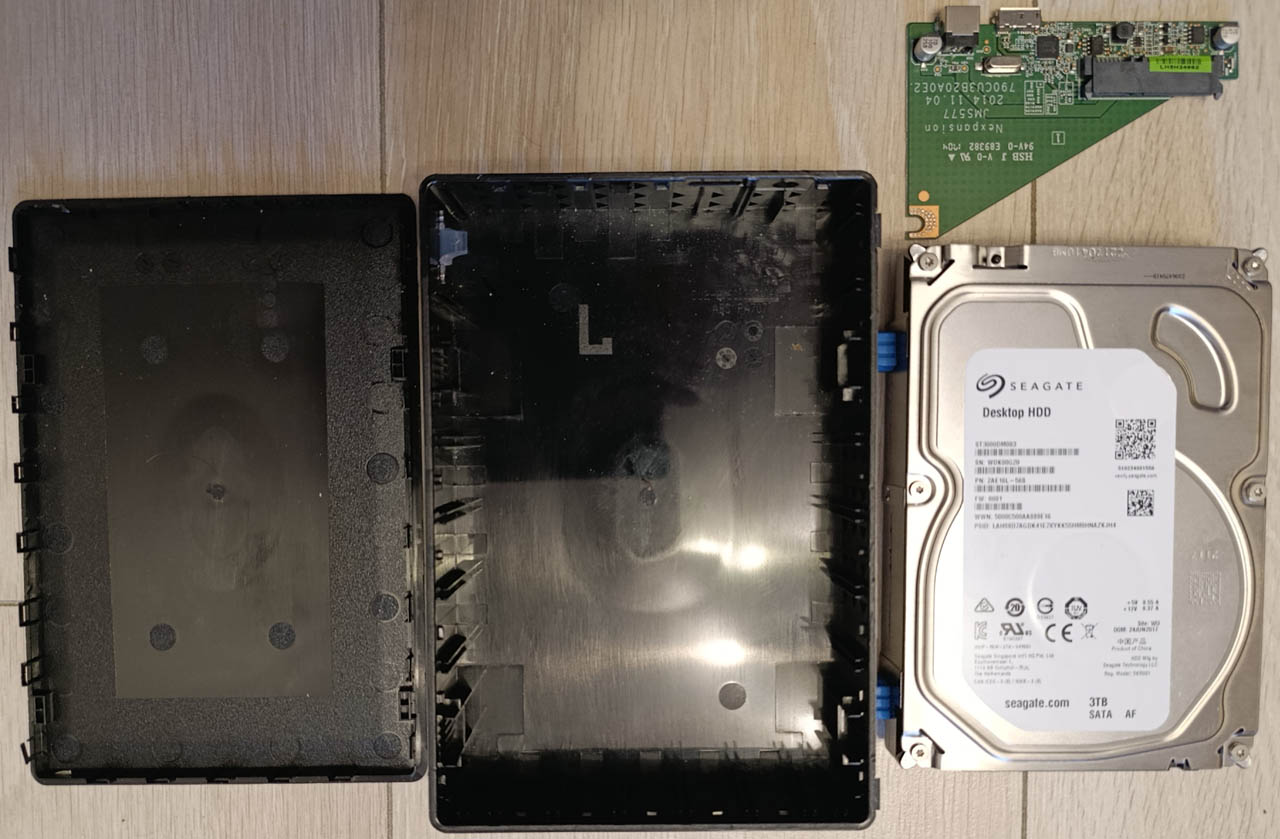

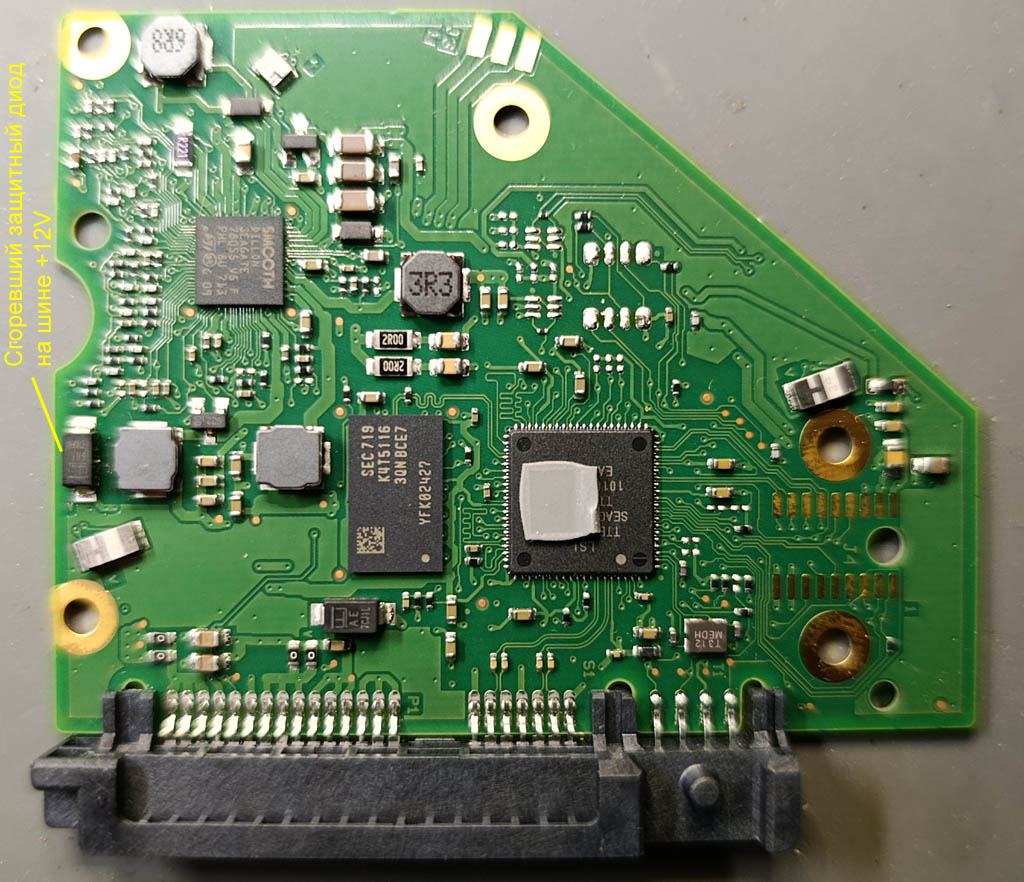

Применение: часто встречается на платах жестких дисков (например, Seagate) для защиты цепей питания 5V от перенапряжения.
[Рекомендуемые аналоги]
SMA6J12A: прямой аналог с напряжением отсечки 12 В и пиковой импульсной мощностью 600 Вт в корпусе SMA (DO-214AC). Производится разными компаниями, например STMicroelectronics или Littelfuse.
SMA6F12A: также подходит, имеет схожие параметры.
SMAJ12A: другой распространенный аналог, но его пиковая мощность обычно составляет 400 Вт (в отличие от 600 Вт у оригинального 6BE), хотя для большинства применений в цепях 5V этого может быть достаточно.
[Основные параметры для подбора замены]
При поиске замены критически важно подобрать диод с правильными параметрами, чтобы не повредить защищаемую цепь (например, на жестком диске):
Рабочее напряжение (Vrwm): Должно быть 12 В.
Корпус: SMD-компонент в корпусе SMA (DO-214AC).
Полярность: Однонаправленный (unidirectional).
Пиковая импульсная мощность (Pppm): Не менее 600 Вт.
